| 产品特点 | 单相PCB固态继电器采用直插式电路板焊接式安装，标准化模数尺寸，输入-输出光电隔离，交流输出采用双向可控硅，零电压开启零电压关断；直流输出采用双极型三极管，导通压降低，开关速度快，抗干扰性强。 输入信号与TTO和COMS数字逻辑电路兼容；采用阻燃工程塑料外壳环氧树脂灌封，与电磁继电器比较，具有无机械声、无触点引弧、有较高的浪涌承受能力，寿命长、可靠性高。 100%负载电流老化试验，通过欧共体CE认证，国际ISO9000认证。 广泛应用于石油化工仪器设备、食品机械、包装机械、纺织机械、数控机床塑料机械、健身器材、娱乐设施等自动化控制领域。可控制小型电动机、白炽灯、指示灯、小功率电源智能仪器仪表和电磁阀等，也可作为大功率电磁接触器的推动极。 特别适用于腐蚀、潮湿、防尘，要求防爆等恶劣环境，及频繁开关的场合。 | ||
| 规格分类 | JGX-5FA(DC-AC) | JGX-5FA/A(AC-AC) | JGX-5FD(DC-DC) |
| 负载电流 | 3A/5A | ||
| 负载电压 | 240VAC/380VAC | 240VAC/380VAC | 5-60VDC/5-110VDC/5-220VDC |
| 控制信号 | 3-32VDC | 12-24VAC/DC或80-250VAC | 3-32VDC |
| 控制电流 | 6-35mA需限流 | 12mA/AC | 6-35mA需限流 |
| 介质耐压 | 输入-输出，输入、输出-外壳：≥1500V | ||
| 通态降压 | ≤1.1VAC | ≤1.1VAC | ≤1.3VDC |
| 断态漏电流 | ≤1mA | ≤1mA | ≤0.05mA |
| 电压上升率 | 300v/us | 300v/us | / |
| 通断时间 | 10ms | 10ms | 关断时间≤0.1ms |
| 频率范围 | 47/63Hz | 47/63Hz | / |
| 工作环境温度 | -40℃--80℃ | -40℃--80℃ | -40℃--80℃ |
| 重量 | 32g | ||

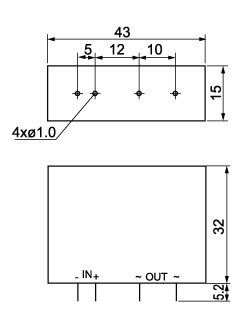

| 外形尺寸(mm) |  41×15×32mm | ||

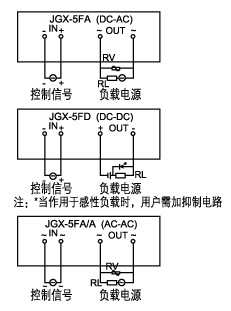

| 接线图 |  | ||
| 代号 | J5 | ||
JGX-5F□电路板式固态继电器
产品特点 单相PCB固态继电器采用直插式电路板焊接式安装，标准化模数尺寸，输入-输出光电隔离，交流输出采用双向可控硅，零电压开启零电压关断；直流输出采用双极型三极管，导通压降低，开关速度快，抗干扰性强。输入信号与TTO和COMS
